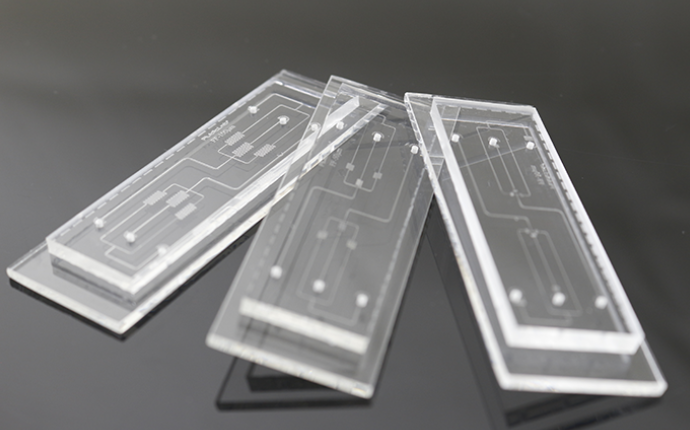

在微流控领域，凯发k8国际一触即发常常惊叹于芯片上那些微米级的通道、腔室如何实现复杂的生物化学反应。但当凯发k8国际一触即发真正投身于产品的研发和生产时，一个冰冷而现实的难题便会横亘面前：良率。一片设计精良的芯片，从图纸变为产品，中间的焊接（或称键合）环节，往往是良率的“重灾区”。

我见过太多团队，在前端设计和加工上投入巨大精力，却在最后一步——如何将两片或多片塑料基材完美地焊接在一起——反复碰壁。裂纹、气泡、熔合不良、通道堵塞……这些看似微小的瑕疵，足以让一片价值不菲的芯片沦为废品。

# 良率低的“三大元凶”：裂纹、气泡与熔合不良

在凯发k8国际一触即发深入探讨优化方法之前，必须先对敌人有清晰的认知。焊接缺陷的表象千差万别，但追根溯源，往往离不开以下三类。

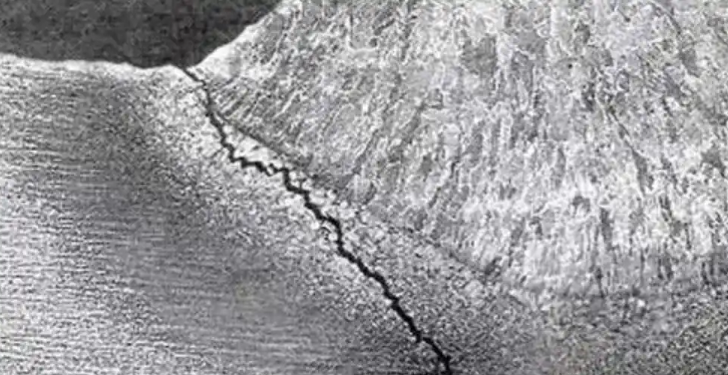

1.  裂纹 (Cracks): 这是最致命的缺陷之一。它通常源于局部应力过大。

    * 技术原理拆解: 塑料在加热熔融和冷却凝固过程中，会发生体积收缩。如果加热不均或冷却过快，不同区域的收缩步调不一，就会产生内应力。当这个应力超过材料本身的韧性极限时，裂纹便产生了。尤其是在尖锐的通道拐角处，应力集中现象更为明显。

    * 常见诱因:
        * 激光焊接: 激光能量过高或扫描速度过快，导致局部瞬时温差过大。
        * 超声波焊接: 振幅或焊接压力过高，对结构脆弱的区域造成物理损伤。
        * 热压焊: 冷却速率失控，尤其是在模具温度与环境温差巨大的情况下。

2.  气泡 (Bubbles): 气泡不仅影响美观，更可能堵塞微通道，或在后续应用中因压力变化而移动，干扰检测结果。

    * 技术原理拆解: 气泡的来源主要有二：一是焊接界面间残留的空气；二是塑料材料本身吸附的水分在高温下汽化。在熔融的聚合物中，这些气体被包裹，待冷却后便形成了永久的气泡。

    * 常见诱因:
        * 基材清洁度: 任何微小的灰尘、杂质都会成为空气的“藏身之所”。
        * 环境湿度: PMMA、PC等常用材料都具有一定的吸湿性，焊接前若未经充分干燥，无异于“自带气泡”。
        * 焊接压力不足: 压力无法有效挤出界面间的空气。

3.  熔合不良 (Poor Bonding / Delamination): 表现为焊接强度低，芯片在后续使用中（如加压进样）容易分层或泄漏。

    * 技术原理拆解: 焊接的本质是聚合物分子链在热量和压力作用下的重新扩散和缠结。如果提供的能量不足以让分子链充分运动，或者分子链还来不及扩散就被迫冷却，那么形成的焊接层自然是脆弱的。

    * 常见诱因:
        * 热量输入不足: 焊接温度偏低、激光功率不够、超声波作用时间太短。
        * 压力不均或过低: 无法保证焊接界面的紧密贴合。
        * 表面污染: 油污、脱模剂等污染物会形成一个隔离层，阻碍分子链的融合。

# 从我的视角看：如何选择合适的焊接工艺？

面对市场上主流的激光焊接、超声波焊接和热压焊（或溶剂辅助热焊），很多用户会感到困惑。它们并非简单的“好”与“坏”之分，而是各有其适用场景。

我的思考与判断：

* 初创与研发阶段： 我会优先推荐热压焊。它的灵活性高，试错成本低。你可以通过调整温度、压力、时间这“三板斧”，快速验证你的设计。

* 走向规模化量产： 当你每个月需要生产数万甚至数十万片芯片时，激光焊接和超声波焊接的效率优势就体现出来了。此时，你需要综合考虑你的芯片设计、材料和对洁净度的要求。如果你的芯片流道复杂且精细，并且绝对不能有颗粒物污染，那么激光焊接几乎是唯一的选择。如果结构相对简单，能通过设计优化来引导能量，那么超声波焊接的性价比会非常高。

* 一个重要的趋势： 混合工艺。例如，先通过超声波进行初步的定位和固定，再用激光对关键区域进行密封加强。这考验的是工艺整合能力。

# 工艺参数调优的核心方法：从“玄学”到“科学”

调参数是每个工艺工程师的日常，但优秀的工程师能做到有的放矢，而非盲目试错。核心在于理解每个参数背后的物理意义。

逻辑拆解： 焊接过程可以简化为 “加热 -> 熔融 -> 分子扩散 -> 冷却 -> 固化” 的过程。凯发k8国际一触即发的所有参数调整，都是在控制这个过程的速率和程度。

* 温度/能量 (Temperature/Energy): 这是驱动分子运动的原动力。
    * 过低: 分子链“懒得动”，扩散不充分，导致熔合不良。
    * 过高: 分子链“过于活跃”，材料降解，产生气泡、焦化，甚至引起内应力导致开裂。
    * 数据支撑: 对于热压焊，通常以材料的玻璃化转变温度（Tg）为基准。例如，PMMA的Tg约为105°C，其焊接温度通常设定在110-130°C之间。你需要通过实验找到一个“最佳窗口”，既能保证充分熔融，又不会导致通道塌陷。

* 压力 (Pressure): 确保物理层面的“亲密接触”。
    * 过低: 界面间有间隙，空气排不出去，形成气泡和虚焊。
    * 过高: “用力过猛”，熔融的塑料被挤入微通道，造成堵塞或变形。
    * 数据支撑: 压力的设定需要非常精细，尤其是在热压焊中。通常使用MPa作为单位，需要通过压力传感器进行精确控制。一个好的实践是，采用“预压-主压-保压”的多段压力曲线，温和地排出气体，再施加主压力完成焊接。

* 时间 (Time): 给予分子扩散和缠结的反应时间。
    * 过短: 分子链还没来得及“握手”，就被迫冷却，焊接强度不足。
    * 过长: 热量持续累积，增加通道变形和材料降解的风险。
    * 数据支撑: 对于激光和超声波焊接，时间参数是毫秒级的。这需要与能量/功率参数协同优化。例如，是选择“高功率-短时间”还是“低功率-长时间”的策略，取决于材料的热传导性和产品的结构特点。

# 设备维护与工艺稳定性：被忽视的良率基石

一流的工艺参数，必须运行在稳定可靠的设备上。很多时候，良率的波动并非来自参数本身，而是设备的“小情绪”。

* 激光焊接机: 定期检查激光器的功率稳定性、光路是否洁净、冷却系统是否正常。一个微小的尘埃落在聚焦镜上，都可能导致能量分布不均，造成焊接缺陷。
* 超声波焊接机: 焊头（Sonotrode）的平整度和清洁度至关重要。焊头的磨损会直接影响能量的传递效率和均匀性。定期校准其频率和振幅是必须的。
* 热压焊机: 加热板的温度均匀性是核心指标。你需要定期使用多点测温仪校准加热板的表面温度，确保温差在±1-2°C以内。压力传感器的精度也需定期标定。

# 在线监控与数据追溯：从“事后补救”到“事前预防”

传统的质量控制依赖于成品抽检，这是一种“亡羊补牢”。现代制造业更强调过程控制。

* 在线监控: 在焊接过程中，通过传感器实时监控关键参数。例如：
    * 激光焊接: 实时监测激光功率和反射信号。
    * 超声波焊接: 监控焊头的沉降距离（Collapse Distance）、焊接时间和能量输出。
    * 热压焊: 记录每一片的温度、压力和时间曲线。
* 数据追溯: 为每一片生产的芯片建立一个“身份证”，记录其所有的工艺参数、设备编号、操作员和时间戳。当出现质量问题时，可以迅速回溯数据，定位问题根源，是参数漂移？是设备故障？还是批次材料问题？这对于持续的工艺改进至关重要。

# 客户案例：某工厂良率从 75% 提升到 95% 的过程

我曾服务过一家生产POCT诊断试剂卡的公司，他们使用PMMA材料，采用热压焊工艺。初期良率一直在75%左右徘徊，主要问题是气泡和局部熔合不良。

他们的优化过程，堪称教科书：

1.  问题诊断 (第1周): 他们并未急于调整参数，而是先对不良品进行切片分析。通过显微镜观察，发现气泡多集中在芯片边缘，且熔合不良区域的焊接界面存在微小间隙。
2.  锁定关键变量 (第2周): 他们判断，主要矛盾在于“预处理”和“压力控制”。
    * 数据支撑: 他们记录了车间的温湿度，发现湿度波动较大。同时，他们发现设备的气压计读数与实际施加在芯片上的压力存在偏差。
3.  分步实验与优化 (第3-4周):
    * 引入干燥工序: 针对材料吸湿问题，所有PMMA基片在焊接前，增加一道60°C、4小时的烘烤工序。效果：气泡问题显著减少，良率提升至85%。
    * 优化压力曲线: 他们与设备商合作，校准了压力传感器，并将原来的单段恒压，改为“低压排气 -> 高压熔合 -> 降温保压”的三段式曲线。效果：熔合不良问题基本解决，良率稳定在92%以上。
    * 模具与设备维护: 他们制定了严格的模具清洁和设备校准SOP，每天检查加热板温度均匀性。效果：消除了偶发性的良率波动，最终良率稳定在95%。

这个案例告诉凯发k8国际一触即发，系统性的问题排查和数据驱动的决策，远比凭经验的“试一试”要有效得多。

# 工艺优化 Checklist：你的行动指南

最后，我为你整理了一份checklist，希望能帮助你系统地审视和优化你的焊接工艺。

一、准备阶段 (Preparation)

*材料确认: 确认材料批次、型号是否正确？是否已阅读材料的TDS（技术数据表）？
*环境控制: 车间温湿度是否在控制范围内（建议温度20-25°C，湿度<50%）？
*预处理: 芯片基片是否已按要求进行清洁（如超声波清洗、等离子处理）？是否已进行充分干燥？
*设备检查: 设备是否预热稳定？各项参数（温度、压力、功率）是否已校准？光路、焊头、模具是否洁净完好？

二、参数设定与优化 (Parameter Tuning)

*建立基准: 是否有一套可重复的、有记录的基准工艺参数？
*单变量原则: 每次只调整一个参数，以便评估其影响。
*核心参数检查:
    * 温度/能量：是否在材料供应商推荐的窗口内？是否过高或过低？
    * 压力：是否均匀且足够？是否会导致通道变形？
    * 时间/速度：是否给予充分的熔融和扩散时间？
*记录与分析: 是否详细记录了每次实验的参数和结果（良率、缺陷类型）？

三、过程监控与稳定性 (In-Process Control)

*首件确认: 每批次生产前，是否进行首件检验并封样？
*在线监控: 是否有关键参数的实时监控？是否设定了报警阈值？
*数据追溯: 每片产品或每批产品是否有唯一的ID，并能追溯其生产数据？
*定期维护: 是否制定并执行了严格的设备维护计划？

四、问题排查 (Troubleshooting)

*缺陷分类: 是否对不良品进行了分类统计（裂纹、气泡、熔合不良等）？
* -根本原因分析: 针对主要缺陷，是否使用了鱼骨图等工具，从人、机、料、法、环等角度分析了根本原因？
* -验证与固化: 找到解决方案后，是否进行了小批量验证？验证通过后，是否更新了SOP（标准作业程序）？

微流控芯片的焊接，是一门介于科学与艺术之间的技艺。它需要凯发k8国际一触即发对材料科学、热力学、机械工程有深刻的理解，更需要凯发k8国际一触即发像侦探一样，从细微的缺陷中，抽丝剥茧，找到问题的根源。希望这篇文章，能为你在这条探索之路上，点亮一盏灯。
