激光切割机作为现代精密加工的核心设备，其切割精度直接决定了产品质量与生产成本。尤其在航空航天、微电子等对误差要求≤0.05mm的领域，系统化的精度校准流程已成为保障加工质量的关键环节。以下从技术原理到实操要点进行全面解析：

一、精度偏差成因的多维分析

1.光路系统偏移

激光器输出窗口污染导致光束发散角增大3%时，焦点位置将偏移0.1mm。反射镜组安装角度误差超过±0.5°会形成0.8mm/m的累积偏差。采用激光干涉仪检测时，需确保光斑同心度误差＜0.02mm。

2.机械传动磨损

直线导轨每1000小时磨损量达15μm时，XY轴重复定位误差将超过±0.05mm标准。滚珠丝杠反向间隙超过0.03mm需立即更换。建议每500小时使用千分表检测轴向窜动量。

3.动态参数失配

当切割速度提升至80m/min时，加速度参数未同步调整会造成拐角过切达0.12mm。不同材料（如碳钢与铝合金）的穿透时间差异超过0.3s将导致起刀点偏差。

二、五步校准法标准化流程

1.基准平面校核

使用0级花岗岩平台（平面度≤1μm/m）配合电子水平仪，调整设备水平度至0.02mm/m以内。机床基础振动值应控制在4μm/s以下。

2.光路精密调校

采用CCD同轴摄像系统配合十字靶标，确保光束从聚焦镜中心偏移量＜0.01mm。使用功率计检测各反射镜能量损耗，单镜片损耗超过5%需立即更换。

3.动态精度验证

执行ISO230-2标准圆度测试，直径100mm测试圆轮廓度偏差应≤±0.03mm。使用激光干涉仪检测轴向定位精度时，建议在20℃±1℃恒温环境下进行。

4.工艺参数优化

针对6mm碳钢建立参数矩阵：功率4000W/速度2.4m/min/气压0.8MPa时，可获得Ra3.2的表面质量。引入PID自适应控制系统可将速度波动控制在±0.5%以内。

三、智能维护体系构建

1.建立设备健康档案，记录每次校准的焦点位置、导轨磨损量等32项关键参数

2.部署振动传感器在线监测系统，当传动系统异常振动频率＞500Hz时自动预警

3.采用机器学习算法分析历史加工数据，提前48小时预测精度衰减趋势

某航空制造企业实施该校准体系后，钛合金零件切割合格率从87%提升至99.6%，每年减少返工损失超240万元。建议每月执行预防性校准，每2000小时进行深度保养，确保设备持续处于最佳加工状态。通过建立标准化的精度管理体系，可使激光切割机长期保持微米级加工能力，为高端制造提供可靠保障。

激光切割尺寸精度的调校是一项涉及设备、工艺、材料及环境等多因素的系统工程。要实现高精度切割，需从以下关键方面进行综合优化：

一、设备校准与维护

1.机械系统校准

-定期检测导轨、丝杠、轴承等传动部件的磨损与间隙，使用激光干涉仪或球杆仪进行直线度与定位精度校准，确保轴向运动误差≤±0.02mm。

-检查传动带张紧度与齿轮啮合状态，避免因机械松动导致的累积误差。

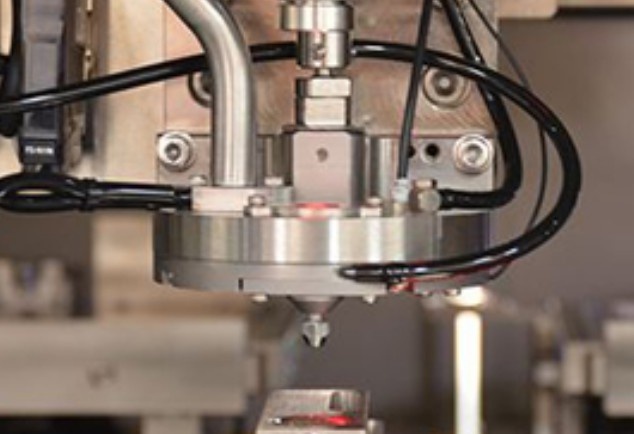

2.光学系统调校

-清洁聚焦镜片组，每月使用无水乙醇擦拭镜片表面，防止污染导致光斑变形。采用红光定位器校准激光束与喷嘴同轴度，偏差应控制在0.05mm内。

-通过焦点位置测试（如斜面切割法）确定最佳焦深，不同材料（如不锈钢与亚克力）的焦点偏移量需单独标定。

3.伺服系统优化

-调整伺服电机参数，优化加减速曲线，降低拐角过冲。例如将加速度设置为0.8-1.2G，避免高速运动时的振动。

-校准脉冲当量（每脉冲对应移动距离），使用千分尺测量实际位移，确保理论值与实际移动量误差<0.01mm。 二、加工参数优化 1.功率与速度匹配 -针对不同材料建立参数数据库：例如2mm不锈钢推荐功率800W，速度4m/min；而同等厚度铝材需功率1200W，速度3m/min。 -采用渐进式参数测试法，通过切割样件观察断面质量（有无挂渣、毛刺），确定最佳功率-速度组合。 2.频率与占空比调节 -高频（5000Hz以上）适合薄板精细切割，低频（1000Hz以下）用于厚板穿孔。占空比建议控制在60-80%以平衡热输入。 3.辅助气体控制 -氧气切割碳钢时压力设定0.8-1.2MPa，氮气切割不锈钢需提高至1.5-2.0MPa。定期检查气体纯度（≥99.95%），避免杂质影响切口氧化。 三、材料与工艺控制 1.热变形补偿 -对高导热材料（如铜）采用预钻孔释放应力，编程时添加0.05-0.1mm的热膨胀补偿量。加工顺序遵循"先内后外"原则，减少热累积。 2.装夹定位优化 -使用真空吸附台配合定位销，确保板材平整度误差<0.5mm/m²。针对异形件设计专用夹具，避免加工中的微位移。 四、软件与编程策略 1.路径补偿设置 -根据实际光斑直径（通常0.1-0.3mm）设置半径补偿值，对于精密零件采用圆弧插补模式提升拐角精度。 2.引入线优化 -采用切线导入法，避免在轮廓起点形成凹坑。对微孔加工使用螺旋进刀，降低热影响区。 五、环境与检测 1.温湿度控制 -维持车间温度23±2℃，湿度40-60%。大型设备需每8小时进行热机空跑，消除温度漂移。 2.实时监测系统 -安装CCD视觉定位系统，实现±0.01mm的在线检测。采用红外测温仪监控切割区温度波动，超过设定阈值自动调整参数。 通过上述系统性调校，配合每周用标准测试件（如ISO9013试块）进行精度验证，可将激光切割尺寸精度稳定控制在±0.05mm以内，满足精密制造需求。实际应用中需建立完整的工艺档案，记录不同材料-厚度组合的最佳参数，实现快速精准的加工适配。

激光切割机的参数调整是确保切割精度、效率和材料利用率的关键环节。以下从材料分析、参数设置、测试优化及注意事项等方面，系统阐述调整方法：

一、材料特性分析

1.材质鉴别：金属材料（不锈钢/碳钢）需高功率和氧气辅助，非金属（亚克力/木材）适用低功率配合空气切割。

2.厚度检测：使用卡尺精确测量，0.5mm薄板需100-300W功率，10mm厚板需4000-6000W高功率设备。

3.表面处理：清除油污和氧化层，确保材料平整度误差≤0.2mm/m²。

二、核心参数设置

1.功率调节（占总参数权重40%）

-不锈钢3mm：功率1800-2200W

-铝合金5mm：功率2800-3200W

-亚克力10mm：功率80-120W

建议从材料供应商推荐值的80%开始阶梯测试。

2.速度控制（与功率呈反比关系）

-薄板（≤2mm）：8-12m/min

-中厚板（3-6mm）：3-6m/min

-厚板（≥8mm）：0.5-2m/min

速度每提升10%，功率需相应增加8-12%

3.焦点定位（精度±0.05mm）

-零焦点：适用于镜面不锈钢

-正焦点（+0.5-1.5mm）：厚板切割

-负焦点（-0.3-0.8mm）：薄板精密加工

4.气体参数

-氧气压力：碳钢切割0.8-1.2MPa

-氮气纯度：不锈钢切割需≥99.95%

-空气流量：非金属材料6-8bar

三、测试与优化流程

1.试切方案：采用棋盘格测试法，设置5×5参数矩阵，每个组合切割10mm线段。

2.质量评估：

-挂渣厚度：优质切割应≤0.1mm

-切缝宽度：控制在材料厚度5-8%

-斜面角度：垂直度偏差＜0.5°

3.参数迭代：根据测试结果建立参数数据库，采用回归算法优化参数组合。

四、设备适配调整

1.光路校准：每8小时检查镜片偏移，确保光斑同心度误差＜0.02mm

2.喷嘴选择：Φ1.0mm喷嘴适合精细切割，Φ2.5mm适用厚板加工

3.冷却系统：水温控制在22±2℃，确保激光器功率波动＜±2%

五、常见问题处理

-底部毛刺：提高气压10-15%或降低速度5-8%

-切口发黄（非金属）：增加辅助气体流量20-30%

-断面波纹：检查导轨平行度（误差应＜0.05mm/m）

六、安全与维护

1.每次参数变更后需空跑程序验证路径

2.建立参数变更日志，记录设备累计工作时间

3.定期更换聚焦镜（建议300工作小时）

通过系统的参数优化，可使切割效率提升15-30%，材料损耗降低5-8%。建议每季度进行设备性能标定，结合材料市场变化更新参数库。实际操作中需严格遵循设备制造商的技术规范，在安全框架内进行创新性调试。
