PCB在线激光镭雕机参数调整指南

一、激光功率调整

激光功率是影响镭雕效果的最关键参数之一，需要根据PCB材料和加工要求进行精细调节：

1. 基础功率设置：FR-4板材通常设置在30-50W之间，高频板材可适当降低至20-40W

2. 功率测试方法：采用阶梯测试法，从低到高以5W为增量进行测试雕刻

3. 功率与速度匹配：高速雕刻(>1000mm/s)需相应提高功率，低速雕刻可适当降低功率

4. 特殊材料处理：金属基板需要提高功率至60-80W，并配合脉冲调制

二、雕刻速度优化

雕刻速度直接影响生产效率和雕刻质量：

1. 常规速度范围：文字雕刻建议800-1200mm/s，精细图形建议500-800mm/s

2. 速度分层技术：对于复杂图形可采用不同区域不同速度设置

3. 加速度参数：建议设置在3-5m/s²以保证拐角质量

4. 速度与精度平衡：高精度要求时适当降低速度20-30%

三、频率参数设置

脉冲频率对雕刻效果有显著影响：

1. 常用频率范围：20-80kHz，根据材料导热性调整

2. 高频应用：精细文字(>0.2mm)建议50-80kHz

3. 低频应用：深雕刻或金属处理建议20-30kHz

4. 占空比调节：通常设置在50-70%之间

四、焦点位置校准

精确的焦点位置是保证雕刻质量的基础：

1. 自动对焦系统校准：每月至少进行一次标准板测试校准

2. 焦点偏移补偿：针对不同厚度板材设置-0.1至+0.3mm偏移

3. 动态调焦技术：对于不平整PCB板面启用实时调焦功能

4. 焦点深度测试：使用阶梯测试法确定最佳焦平面

五、辅助气体参数

辅助气体能显著提高雕刻质量和保护光学系统：

1. 气体类型选择：氮气用于无氧化雕刻，压缩空气用于常规加工

2. 气压设置：0.2-0.5MPa，精细雕刻取低值，深雕刻取高值

3. 气体流量控制：5-15L/min，根据雕刻区域大小调整

4. 喷嘴距离：保持3-5mm与工件距离

六、图形处理参数

1. DPI设置：常规500-1000DPI，高精度可达2000DPI

2. 填充方式：单向填充(效率高)或双向填充(质量好)

3. 边缘增强：启用边缘二次加工功能，增强轮廓清晰度

4. 灰度处理：对复杂图形启用50-70%灰度映射

七、环境参数控制

1. 温度控制：工作环境保持20±2℃

2. 湿度控制：40-60%RH，防止光学元件结露

3. 振动隔离：安装防震垫，振动速度<0.5mm/s 4. 光路清洁：每周用无水乙醇清洁光学元件 八、维护与校准周期 1. 日常检查：激光输出功率检测，光路对准检查 2. 每周维护：导轨润滑，除尘系统清理 3. 月度校准：激光能量计校准，扫描振镜校正 4. 年度大修：激光器维护，全套光学系统检测 通过以上参数的精细调整和系统维护，可以确保PCB在线激光镭雕机始终保持最佳工作状态，实现高质量、高效率的PCB标记加工。实际应用中，建议建立参数记录数据库，针对不同材料、不同设计要求积累优化参数组合，形成企业标准工艺库。

PCB在线激光镭雕机使用教程

一、设备简介

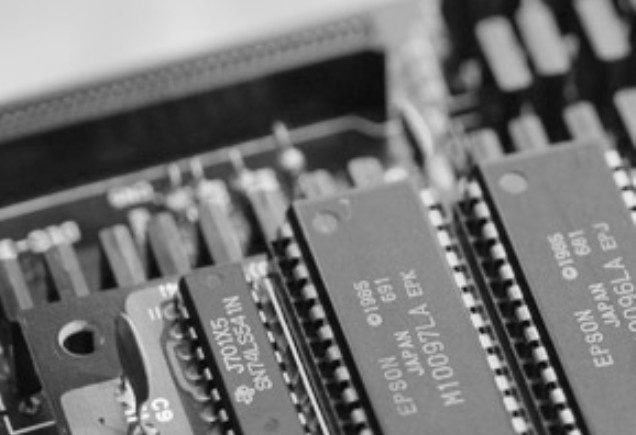

PCB在线激光镭雕机是专为印刷电路板(PCB)行业设计的高精度标记设备，采用激光技术在PCB表面进行永久性标记，包括序列号、二维码、条形码、logo等信息。本教程适用于型号250409062的设备。

二、安全须知

1. 操作前必须佩戴专用激光防护眼镜

2. 设备运行时禁止打开防护罩

3. 保持工作区域通风良好

4. 禁止在设备运行时进行维护操作

5. 紧急情况下立即按下红色急停按钮

三、操作步骤

1. 开机准备

1. 检查电源连接(220V±10%，50Hz)

2. 打开气源(压力要求0.5-0.7MPa)

3. 启动设备主电源开关

4. 等待系统自检完成(约30秒)

2. 软件设置

1. 打开专用控制软件”LaserMark Pro”

2. 导入PCB设计文件(Gerber或DXF格式)

3. 设置标记内容(文本/图形/条码)

4. 调整参数：

– 激光功率：30-80%(根据材料调整)

– 扫描速度：500-2000mm/s

– 频率：20-80kHz

5. 保存参数配置文件

3. 对焦校准

1. 放置校准板于工作台

2. 使用自动对焦功能或手动调节Z轴

3. 进行测试标记

4. 检查标记清晰度，必要时微调焦距

4. 生产操作

1. 将PCB板放入输送带或固定夹具

2. 启动输送系统(如为在线模式)

3. 点击”开始加工”按钮

4. 实时监控加工质量

四、常见问题处理

| 问题现象 | 可能原因 | 解决方法 |

||||

| 标记不清晰 | 焦距不准/功率不足 | 重新对焦/增加功率 |

| 标记位置偏移 | 坐标系不匹配 | 重新校准原点 |

| 设备报警 | 温度过高/镜片脏污 | 暂停冷却/清洁光学部件 |

| 通讯中断 | 线缆松动 | 检查USB/网线连接 |

五、日常维护

1. 每日维护：

– 清洁工作台面

– 检查光学镜片清洁度

– 清空废料收集盒

2. 每周维护：

– 清洁导轨并加润滑油

– 检查气路通畅性

– 校准激光光路

3. 每月维护：

– 全面清洁光学系统

– 检查各连接件紧固度

– 测试紧急停止功能

六、注意事项

1. 不同PCB材料需调整激光参数，建议先做小样测试

2. 标记含金属材料的PCB时需特别小心反射问题

3. 定期备份参数设置和标记模板

4. 设备长期停用时，应断开电源并遮盖防尘

本教程仅包含基本操作指南，详细技术参数请参考随机附带的完整技术手册。如需进一步技术支持，请联系设备供应商。

激光镭雕机工作原理

一、激光镭雕机概述

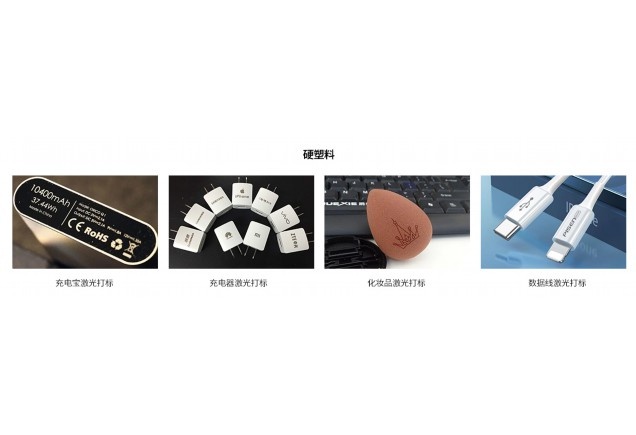

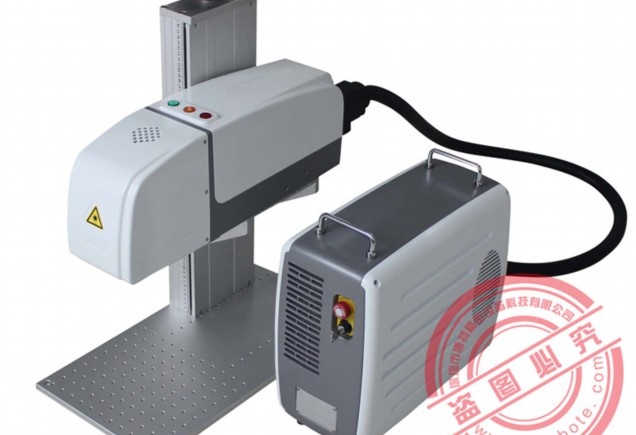

激光镭雕机是一种利用高能量激光束在材料表面进行精确雕刻、标记或切割的先进设备。它通过计算机控制激光束的运动轨迹和能量输出，在各种材料表面形成永久性标记。与传统机械雕刻相比，激光镭雕具有非接触、高精度、高效率、无污染等显著优势，已广泛应用于工业制造、电子产品、工艺礼品、医疗器械等多个领域。

二、激光产生原理

激光镭雕机的核心是激光发生器，其工作原理基于爱因斯坦提出的受激辐射理论。激光发生器主要由三部分组成：

1. 工作物质：可以是固体（如Nd:YAG晶体）、气体（如CO₂）或半导体材料，这是产生激光的介质。

2. 泵浦源：为工作物质提供能量，使其原子或分子从基态跃迁到激发态。常见泵浦方式有电激励、光激励等。

3. 光学谐振腔：由两个精密反射镜组成，一个全反射，一个部分透射。受激辐射的光子在谐振腔内来回反射，不断引发新的受激辐射，形成光放大，最终从部分透射镜输出一束高强度的激光。

三、激光镭雕的基本工作过程

1. 图形设计：首先通过计算机辅助设计软件（如CorelDraw、AutoCAD等）创建需要雕刻的图案或文字，并转换为机器可识别的矢量图形文件。

2. 参数设置：根据材料特性设置激光功率、雕刻速度、频率等参数。不同材料（如金属、塑料、木材等）需要不同的激光参数组合。

3. 聚焦系统：激光束通过透镜组聚焦，将直径数毫米的激光束聚焦成直径几十微米的光斑，能量密度大幅提高，可达10⁶-10⁸W/cm²。

4. 材料相互作用：聚焦后的高能激光束照射到材料表面，产生多种物理化学变化：

– 热效应：材料吸收激光能量后温度急剧升高，达到熔点或沸点

– 光化学分解：某些材料在特定波长激光作用下发生化学键断裂

– 等离子体效应：极高能量导致材料表面原子电离

5. 材料去除：根据激光参数不同，可能发生熔化、汽化或直接升华，形成微小的凹坑或沟槽，从而在材料表面留下永久标记。

6. 扫描系统：通过振镜系统或工作台移动，控制激光束按照预设路径扫描，完成整个图案的雕刻。

四、关键技术组成

1. 激光器：根据波长和功率不同，常见的有CO₂激光器（10.6μm，适合非金属）、光纤激光器（1.06μm，适合金属）、紫外激光器（355nm，高精度）等。

2. 光学系统：包括扩束镜、聚焦镜、反射镜等，确保激光束质量并精确聚焦。

3. 控制系统：核心是数控系统和高精度振镜，控制激光开关、功率调节及扫描路径，定位精度可达±0.001mm。

4. 冷却系统：防止激光器过热，通常采用水冷或风冷方式。

5. 辅助气体系统：某些应用中通入氧气、氮气等辅助气体，可改善雕刻效果并吹除熔渣。

五、工艺特点与优势

1. 非接触加工：激光束不与材料直接接触，无机械应力，适合脆性材料。

2. 高精度：最小线宽可达0.01mm，满足微细加工需求。

3. 灵活性高：通过软件可快速更改雕刻内容，无需更换模具。

4. 环保清洁：无切削废料，多数情况下无需化学药剂。

5. 持久性标记：雕刻深度可控，标记耐磨损、耐腐蚀。

随着激光技术的不断发展，激光镭雕机正朝着更高功率、更短脉冲、更智能化的方向演进，在工业标识、防伪追溯、精密加工等领域的应用前景将更加广阔。
