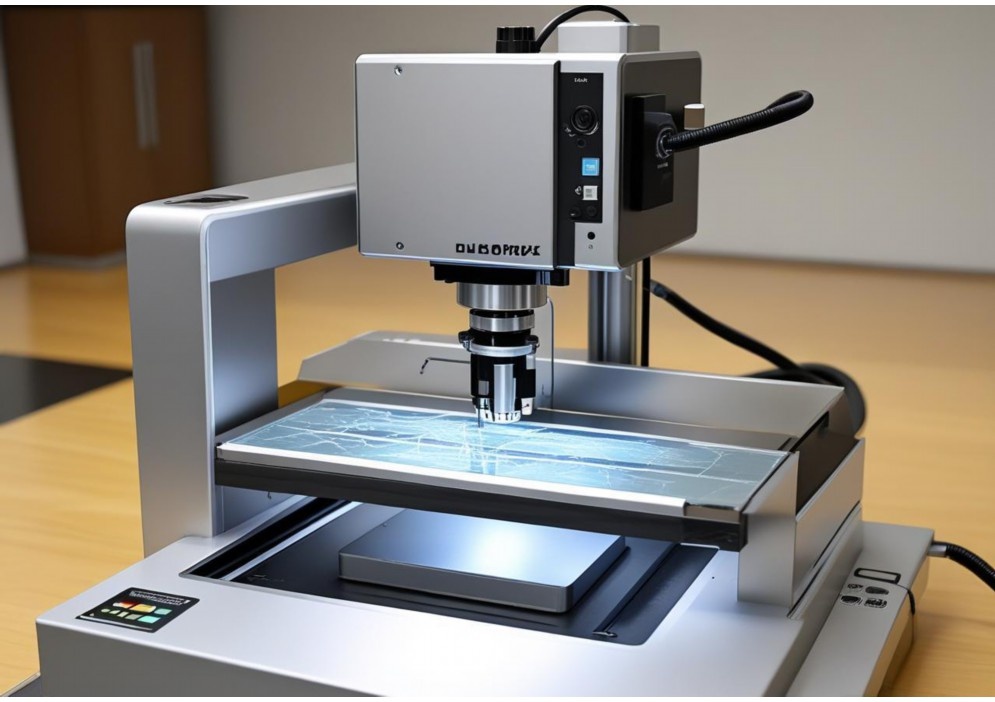

精密激光打孔机微孔工作台的尺寸是一个关键参数，它直接决定了设备能处理的工件大小、布局灵活性和整体生产能力。这个尺寸并非一个单一数值，而是需要从多个维度进行理解和选择，通常涵盖以下几个方面：

1. 工作台面物理尺寸（长 x 宽）：

这是最直观的尺寸，指工作台承载工件的平面区域的长度和宽度。

常见范围： 微孔加工通常针对中小型精密零件，因此工作台面尺寸相对紧凑。常见范围大致在：

小型/标准型： 300 mm x 300 mm, 400 mm x 400 mm, 500 mm x 500 mm。适用于小型精密零件、电子元件、珠宝、医疗器械部件等。

中型： 600 mm x 600 mm, 800 mm x 800 mm。能处理较大的精密零件、多工件夹具或需要更大操作空间的场景。

大型/定制化： 1000 mm x 1000 mm 或更大。用于特定行业的大型精密部件或需要同时加工大量微小零件的应用。

重要性： 决定了单次装夹能放置的最大工件尺寸或多工件夹具的布局空间。

2. 工作行程（X轴 x Y轴）：

这是指工作台在水平面内（X轴和Y轴）能够有效移动的范围。这才是决定加工区域大小的核心参数。

与台面尺寸的关系： 行程通常会小于台面的物理尺寸，因为需要预留空间给驱动机构（如丝杠、导轨）、限位开关、电缆拖链等。例如，一个标称 500 mm x 500 mm 的工作台，其有效行程可能在 400 mm x 400 mm 左右。购买时必须明确有效行程，而非只看台面尺寸。

常见范围： 与台面尺寸对应，行程范围大致在 200 mm x 200 mm 到 800 mm x 800 mm 或更大。

重要性： 直接决定了激光束能在工件表面覆盖的最大加工范围。对于微孔阵列或需要在较大面积上精确定位打孔的应用至关重要。

3. Z轴行程（高度/焦点调整范围）：

指工作台在垂直方向（Z轴）的移动范围（或者更常见的是激光头在Z轴移动，但效果等效）。

作用：

焦点调整： 激光打孔的焦点位置对孔径、锥度、孔壁质量影响极大。Z轴行程允许根据工件厚度、表面不平度或特定工艺要求精确调整焦点位置。

适应不同厚度工件： 允许加工具有一定厚度范围的工件。

辅助功能： 如自动对焦传感器的移动空间。

常见范围： 微孔加工对焦深要求相对不高，但Z轴行程仍需足够灵活。典型范围在 100 mm 到 300 mm 之间。更精密的系统可能提供更小的步进分辨率（如微米级）以实现精细调焦。

重要性： 确保在各种工件和工艺条件下都能获得最优的聚焦效果，保证微孔质量。

4. 承载能力：

指工作台能够安全稳定承载的最大工件重量（包括必要的工装夹具）。

影响因素： 工作台结构（材料：常见为铝合金、铸铁或花岗岩）、驱动系统（电机功率、丝杠/导轨规格）、直线电机或伺服电机的性能。

常见范围： 微孔加工工件通常较轻，承载能力一般在 50 kg 到 300 kg 不等。大型高精度工作台可能承载更重。

重要性： 超载会导致运动精度下降、加速磨损甚至损坏驱动系统。必须确保工件+夹具总重小于额定承载能力。

选择工作台尺寸的关键考虑因素：

典型工件尺寸与批量： 最大工件尺寸、是否使用多工件夹具、一次装夹需要加工的数量。

加工要求： 需要加工的微孔在工件上的分布范围（最大加工面积）、对定位精度的要求（±1μm, ±5μm 等）。

未来需求： 是否有加工更大尺寸或不同形状工件的可能性，预留一定的扩展空间。

设备整体布局： 工作台尺寸需与激光器、光路系统、冷却系统、外罩等相匹配，并考虑设备在车间中的占地面积。

运动性能： 更大尺寸/行程通常意味着更大的运动惯量，对驱动系统的速度、加速度和动态精度要求更高，成本也相应增加。需要平衡尺寸需求和性能指标（定位精度、重复定位精度、最大速度/加速度）。

技术类型：

传统丝杠/导轨驱动： 最常见，成本相对较低，承载能力较好。行程范围广。

直线电机驱动： 高速、高加速度、高精度（无反向间隙、摩擦小）、维护需求低。常用于要求极高的微孔加工。成本较高，对控制要求高。

气浮/磁浮工作台： 提供极高的运动平稳性和精度（纳米级），用于最顶级的超精密微孔加工（如光通讯器件）。成本非常高昂。

总结与建议：

精密激光打孔机微孔工作台的“尺寸”是一个综合概念，核心在于有效行程（X/Y），它定义了加工范围；台面尺寸提供了承载空间；Z轴行程保障了精确聚焦；承载能力确保了稳定运行。常见的微孔加工设备工作台有效行程（X/Y）多在 400 mm x 400 mm 到 600 mm x 600 mm 区间内，这是一个兼顾加工能力、运动性能和成本的主流选择。

在选型时：

1. 明确需求： 详细分析当前及未来1-3年内需要加工的最大工件尺寸、加工区域要求、精度要求、工件重量。

2. 索取详细规格： 向设备供应商索取工作台的详细技术参数，包括：

台面物理尺寸 (长 x 宽)

有效行程 (X x Y x Z)

最大承载能力

定位精度 / 重复定位精度

最大速度 / 加速度

驱动方式 (丝杠/直线电机)

导轨类型 (线性导轨/交叉滚柱导轨等)

位置反馈系统 (光栅尺/编码器，闭环/开环)

3. 考虑集成与扩展： 工作台是否方便集成旋转轴（用于圆柱工件打孔）或定制工装夹具？是否有足够的空间容纳自动上下料接口？

4. 平衡性能与成本： 在满足核心需求的前提下，选择性价比最优的方案，避免过度追求超大尺寸或最高性能指标带来的不必要成本。

因此，无法简单地给出一个“是多少”的答案。最合适的尺寸完全取决于具体的应用场景、加工要求和预算。在选购精密激光打孔机时，务必与供应商深入沟通，基于实际需求来选择和确认工作台的各项关键尺寸参数。

微型激光打孔机：精密制造的微孔利器

在追求极致精密与微小化的现代制造业中，微型激光打孔机以其非接触、高精度、高灵活性的独特优势，成为在微米尺度上实现精密孔洞加工的尖端工具。它利用高能量密度的聚焦激光束，以“冷加工”或热效应方式，在金属、陶瓷、塑料乃至脆性材料表面瞬间汽化或熔融材料，实现从几微米到数百微米级别的精密打孔。

核心原理：光能聚焦，瞬时穿透

其工作核心在于激光束的精密控制与聚焦：

1. 高能激光源：通常采用纳秒、皮秒乃至飞秒级的脉冲固体激光器（如Nd:YAG、光纤激光器）或超快激光器，产生高能量密度的脉冲光束。

2. 精密光路聚焦：通过高质量透镜或物镜系统，将直径毫米级的原始激光束聚焦成仅数微米至数十微米的极小光斑，功率密度瞬间达到惊人的高度。

3. 材料瞬时作用：高能量密度的聚焦光斑作用于材料表面极微小区域，材料通过熔化、汽化或光化学分解被瞬时移除，形成微孔。超快激光更利用极短脉冲实现“冷加工”，显著减少热影响区。

应用领域：微小世界，无处不及

其无与伦比的微孔加工能力使其在众多前沿领域不可或缺：

精密电子制造：为印刷电路板（PCB）钻取微导通孔；在芯片封装基板、连接器、微型传感器上加工精密气孔、液孔或定位孔。

航空航天与能源：在涡轮发动机叶片上加工极其复杂、密集的冷却微孔；为燃料电池双极板加工气体流道微孔。

医疗器械：在心脏支架、药物输送微针、手术器械、植入物表面加工生物相容性微孔；制造精细的医用过滤筛网。

汽车工业：加工喷油嘴微孔、燃油滤清器微孔、传感器部件微孔。

科研与新兴领域：为微流控芯片加工微通道；在光学元件上制作微结构；在硬脆材料（如蓝宝石、陶瓷基片）上实现高质量微孔加工。

显著优势：精度与效率的融合

相较于传统机械钻孔或电火花加工，微型激光打孔机展现核心优势：

超高精度：孔径可精准控制在微米级（常见范围0.01mm – 0.5mm），孔形规则（圆孔、异形孔均可），位置精度可达±1微米。

非接触加工：无机械应力，避免材料变形或工具磨损问题，尤其适合超薄、超硬、脆性材料。

卓越效率：单脉冲即可成孔，打孔速度极快（每秒可达数百孔），尤其适用于大批量微孔阵列加工。

材料普适性：金属、合金、陶瓷、玻璃、半导体、塑料、复合材料等均可高效加工。

高度灵活：通过软件编程，可轻易加工任意复杂图案的微孔阵列及异形孔，切换加工对象几乎无需换“刀”。

关键技术与发展方向

当前技术聚焦于：

1. 超快激光应用：飞秒/皮秒激光极大减少热损伤，提升脆性材料加工质量。

2. 光束精密调控：如振镜扫描系统、空间光调制器（SLM）实现高速、复杂路径的精密打孔。

3. 在线监测与闭环控制：集成实时视觉定位、等离子体监测等，确保高良品率。

4. 系统集成自动化：与机器人、自动化上下料系统集成，实现无人化智能生产。

安全与展望

操作需严格遵守激光安全规范（符合Class 4激光设备要求），配备防护外壳、安全联锁及专用防护眼镜。随着超快激光技术普及、智能化水平提升及成本优化，微型激光打孔机将在高端制造领域扮演更为核心的角色，持续推动微纳制造技术向更精、更快、更智能方向迈进，成为精密工业不可或缺的“微孔雕刻师”。

微型激光打孔机以光为刃，在毫厘之间刻画出工业精度的全新边界——它既是尖端制造的见证者，更是未来微世界的重要构建者，在科技发展的精密图谱中持续闪耀着不可替代的光芒。

以下是激光打孔机加工参数调整的专业指南，约850字，涵盖核心参数逻辑与实操建议：

激光打孔机加工参数调整指南

激光打孔的质量（孔径精度、孔壁粗糙度、热影响区）直接取决于参数协同。核心参数包括：功率、频率、脉宽、离焦量、辅助气体。调整需遵循“材料特性-目标孔型-效率平衡”原则。

一、关键参数作用及调整逻辑

1. 激光功率（W）

– 作用：决定单脉冲能量，影响穿透能力和熔融效率。

– 调整：

– 薄材（<1mm）：中低功率（50-200W），避免过烧。 - 厚材（>3mm）：高功率（300-1000W），确保击穿。

– 技巧：功率不足会导致盲孔，过高则产生溅射毛刺。阶梯式递增测试（如100W→150W→200W），观察孔透性。

2. 脉冲频率（Hz）

– 作用：控制单位时间脉冲数，影响热累积和加工速度。

– 调整：

– 高频率（>5kHz）：适用于精密小孔（φ<0.5mm），减少热影响区。 - 低频率（1-3kHz）：厚材深孔，避免能量分散。 - 关键点：频率与脉宽需匹配——高频率需配合短脉宽，否则热损伤加剧。 3. 脉冲宽度（ms/μs） - 作用：决定能量释放时间，影响熔池稳定性和汽化效率。 - 调整： - 短脉宽（0.1-10ms）：减少热扩散，适合热敏感材料（铜、铝合金）。 - 长脉宽（>10ms）：提升熔深，适合高熔点材料（不锈钢、陶瓷）。

– 经验公式：脉宽 ≈ 材料厚度（mm）× 10μs（参考值）。

4. 离焦量（mm）

– 作用：控制焦点位置，改变光斑大小和能量密度分布。

– 调整：

– 正离焦（焦点在材料上方）：增大光斑，减少锥度，适合大孔径。

– 负离焦（焦点在材料内部）：提升能量密度，增加深径比。

– 基准：零焦面为起点，±0.1mm微调优化孔壁垂直度。

5. 辅助气体类型与压力（MPa）

– 作用：吹除熔渣、冷却孔壁、参与反应。

– 调整：

– 惰性气体（N₂/Ar）：防止氧化，用于不锈钢、钛合金（压力0.3-0.8MPa）。

– 活性气体（O₂）：助燃提升效率，用于碳钢（压力0.2-0.5MPa）。

– 注意：过高气压导致孔口变形，过低则熔渣残留。

二、参数协同优化策略

1. 孔锥度控制

– 问题：入口大、出口小（锥度>5°）。

– 方案：

– 采用 正离焦+阶梯降功率（入口高功率击穿，出口低功率修整）。

– 增加 低频高能脉冲 进行底部清理。

2. 减少热影响区（HAZ）

– 问题：孔缘微裂纹、材料碳化。

– 方案：

– 高峰值功率+短脉宽（如1ms内释放高能量）。

– 配合 高纯度氮气冷却（纯度≥99.99%）。

3. 提升深径比（>10:1）

– 关键：维持稳定能量传递至孔底。

– 方案：

– 脉冲群模式：交替使用高能脉冲（击穿）与低能脉冲（排渣）。

– 气压梯度控制：入口高压（0.6MPa）清渣，出口低压（0.2MPa）防喷溅。

三、调试流程与验证

1. 材料预处理：清洁表面，贴保护膜（防溅射污染）。

2. 参数初设：参考材料数据库（如不锈钢：功率300W，频率3kHz，脉宽2ms）。

3. 单孔测试：观察：

– 透光性（是否击穿）→ 调整功率/脉宽。

– 孔形圆度 → 优化离焦量。

– 孔壁挂渣 → 增加气压/更换气体。

4. 批量验证：连续打孔20个，检测孔径一致性（误差<±0.05mm）。 > 警示：避免“唯高速论”！盲目提升频率会导致热累积（如铝合金局部气孔），需同步缩短脉宽。

四、典型材料参数参考

| 材料 | 功率（W） | 频率（kHz） | 脉宽（ms） | 气体（压力） |

|-|–|||–|

| 304不锈钢 | 400 | 2.5 | 1.5 | N₂ (0.5MPa) |

| 黄铜| 250 | 8 | 0.3 | 压缩空气 |

| 氧化铝陶瓷| 600 | 1 | 10| O₂ (0.3MPa) |

| 聚酰亚胺 | 80 | 20| 0.1 | 空气|

终极原则：参数无万能模板！需结合设备光路特性（如光纤/YAG激光差异）、环境温湿度动态调整。建议建立企业专属参数库，每次更换耗材（透镜/喷嘴）后重新校准。
