激光打标机红光定位不准的校正方法

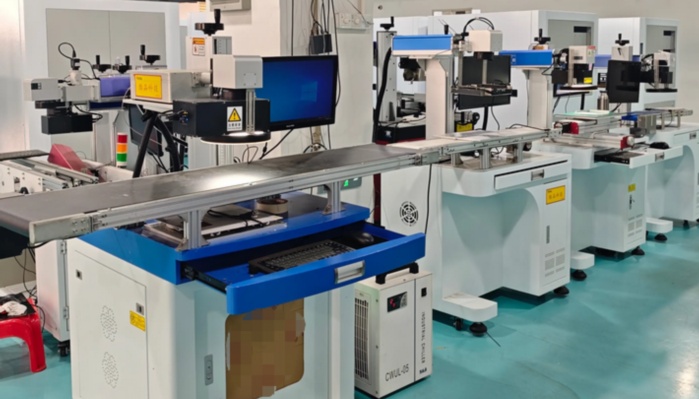

激光打标机是一种广泛应用于工业标记、雕刻和编码的高精度设备，其红光定位系统（通常称为“红光指示器”或“预览光”）用于在打标前预览激光束的照射位置，确保打标精度和效率。如果红光定位不准，会导致打标位置偏移、图案失真或材料浪费，严重影响生产质量。因此，及时校正红光定位是设备维护的重要环节。本文将详细分析红光定位不准的原因，并提供一步步的校正方法，共计约800字，旨在帮助用户快速解决问题。

一、红光定位不准的常见原因分析

红光定位不准通常由硬件、软件或环境因素引起。首先，硬件方面可能包括红光模块安装松动、光学镜片（如反射镜或聚焦镜）偏移或污染、机械结构（如振镜或导轨）磨损或松动。红光模块本身可能因长期使用而老化，导致光束发散或偏移。其次，软件设置错误也是常见原因，例如打标软件中的红光偏移参数未校准、坐标系设置不当或软件版本不兼容。此外，环境因素如设备振动、温度变化或电磁干扰可能影响光学系统的稳定性。用户操作不当，如频繁移动设备或未定期维护，也会加剧问题。理解这些原因有助于针对性校正，避免重复故障。

二、红光定位校正的详细步骤

校正红光定位需要结合硬件检查和软件调整，以下以常见的振镜式激光打标机为例，分步骤说明校正流程。注意：不同品牌和型号的设备可能略有差异，建议先参考设备手册，并确保在断电状态下操作，以保安全。

步骤1：初步检查与准备工作

- 安全第一：关闭激光打标机电源，佩戴防护眼镜，避免意外激光照射。确保工作区域整洁，无杂物。

- 检查硬件：目视检查红光模块是否固定牢固，无松动。检查光学路径中的镜片是否清洁，如有灰尘或污渍，用无水乙醇和镜头纸轻轻擦拭。同时，检查振镜和导轨等机械部件是否有明显磨损或松动，必要时紧固螺丝。

- 准备工具：准备校准板（如带十字线的白板）、尺子、螺丝刀和软件连接线。如果设备有自动校准功能，确保软件已更新到最新版本。

步骤2：软件设置与红光测试

- 连接软件：打开打标机电源，启动控制软件（如EZCAD、LaserCAD等）。进入软件设置界面，找到红光控制选项，通常位于“参数设置”或“校准”菜单中。

- 测试红光：在软件中开启红光模式，观察红光斑点是否清晰、集中。如果红光发散或位置偏移，记录偏移方向和距离。例如，如果红光比实际打标点偏左5毫米，需记下数据以备调整。

- 检查坐标系：确保软件中的坐标系设置正确，如原点位置、缩放比例等。必要时，重置为默认值，避免软件误差累积。

步骤3：手动校正红光位置

- 粗调硬件：如果红光模块可调节，使用螺丝刀微调其安装角度。通常，红光模块附近有调节螺丝，顺时针或逆时针旋转可改变光束方向。调整时，一边观察红光斑点，一边缓慢转动螺丝，使红光对准预期位置（如校准板上的十字中心）。此过程需耐心，避免过度用力损坏部件。

- 细调软件参数：在软件中，找到红光偏移校准功能。输入偏移值（如X轴和Y轴的偏差距离），软件会自动补偿。例如，如果红光偏右2毫米，则在X轴偏移栏输入“-2”。部分软件支持实时预览，可边调整边测试。

- 使用校准板辅助：将校准板置于打标平台，在软件中绘制一个简单图形（如十字线），并开启红光预览。对比红光位置与实际打标位置，反复调整直至重合。如果设备支持多点校准，可在平台不同位置测试，确保整体精度。

步骤4：验证与优化

- 打标测试：用废料进行实际打标测试，标记一个简单图案，观察是否与红光预览一致。如有偏差，重复步骤3微调。

- 保存设置：校正完成后，在软件中保存参数，并备份配置文件，以防数据丢失。

- 长期监控：建议定期（如每月一次）检查红光定位，建立维护记录。如果问题频繁出现，可能是硬件老化，需联系专业技术人员检修。

三、校正注意事项

校正过程中，安全是关键。始终避免直视激光或红光，尤其在高功率设备上。此外，遵循制造商指南，勿自行拆卸核心部件，如振镜或激光器，以免造成永久损坏。常见错误包括调整过度导致光路失调、忽略环境因素（如温度波动影响金属热胀冷缩）或未校准软件原点。如果自行校正无效，应及时求助售后服务，避免盲目操作扩大故障。

总结

红光定位不准是激光打标机的常见问题，但通过系统性的校正流程，大多可快速解决。关键在于结合硬件检查和软件调整，并注重日常维护。定期校正不仅能提升打标精度，还能延长设备寿命。希望本文的指导能帮助用户高效处理问题，确保生产顺利进行。如果遇到复杂情况，建议咨询专业支持，以保障设备安全运行。
